Publié le 29 Déc,2021

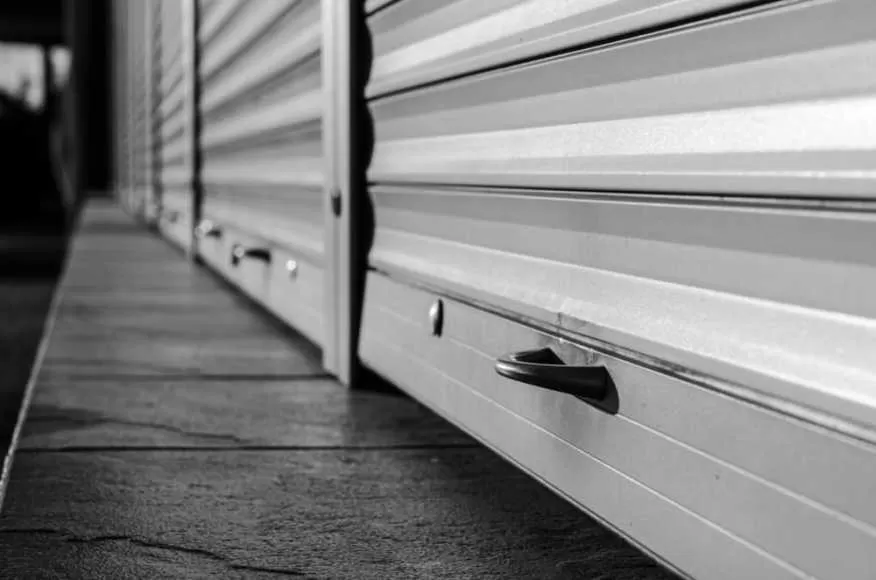

Apprenez comment installer le rideau metallique  electrique de la bonne manière grâce notre notice.

 Un rideau métallique est un dispositif de protection, qui permet de sécuriser un commerce et de prévenir les intrusions et les tentatives d’effractions. Il s’agit d’une solution pratique et efficace pour fermer un entrepôt, un garage ou une boutique donnant sur la rue.

Même si sa fonction première est de protéger un local commercial, le rideau métallique se veut aujourd’hui esthétique, avec des modèles aussi attractifs que résistants. Grâce à des fabrications de plus en plus raffinées, ce matériel contribue à la mise en valeur de la boutique, en attirant l’attention des passants et en affichant certaines marchandises en vitrine.

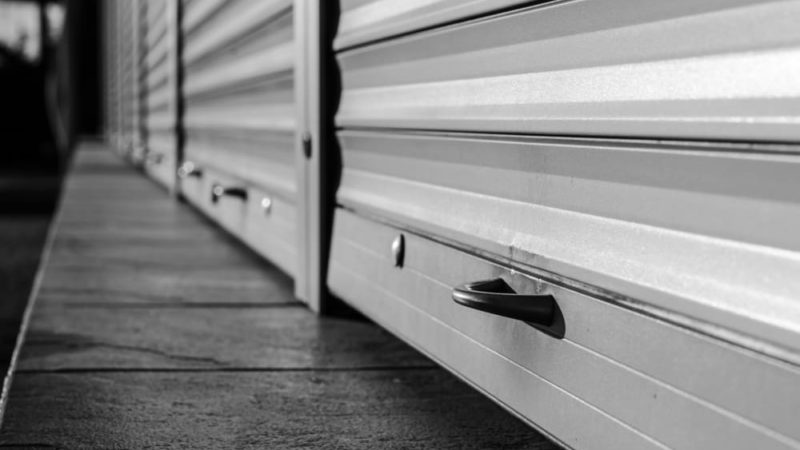

comment installer le rideau metallique

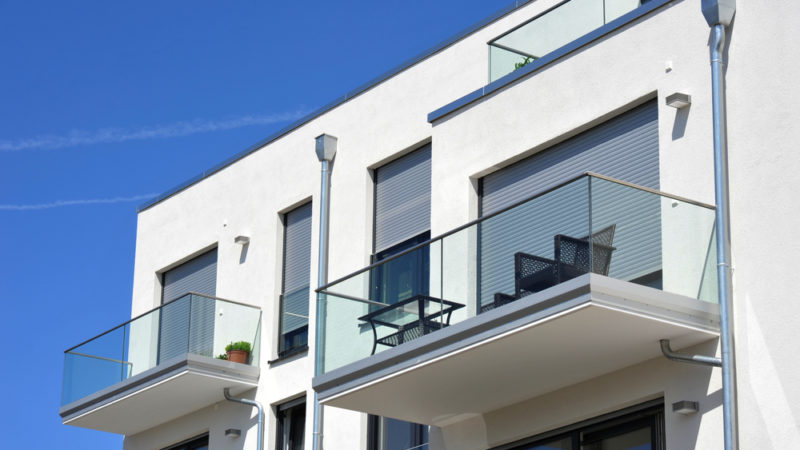

pourquoi installer un rideau metallique

Quels sont les avantages de l’installation de rideaux métalliques :

Amélioration de la sécurité

L'avantage le plus évident de l'installation de rideaux metalliques pour votre propriété est sans doute le niveau de sécurité supplémentaire qu'offre leur présence. Que vous possédiez un entrepôt industriel ou que vous exploitiez votre entreprise dans un magasin de détail, la protection de votre entreprise contre les cambrioleurs et les voleurs est certainement une de vos priorités.

Protection contre les intempéries

Selon l'endroit où vous vivez dans le pays, les rideaux metalliques peuvent offrir une protection essentielle contre les tempêtes. Si votre région est sujette aux intempéries et aux vents violents, les rideaux de fer protègent la façade extérieure de votre propriété contre les dommages et la dégradation à long terme dus aux intempéries. En outre, les grilles metalliques possèdent d'excellentes qualités d'isolation et empêchent la chaleur de s'échapper par les interstices de vos portes et fenêtres.

Facilité d'utilisation

Le fait que les rideaux metalliques electriques soient si faciles à utiliser est peut-être l'un de leurs avantages les plus importants. La majorité des portes à enroulement sont commandées à distance par un émetteur manuel, ce qui signifie qu'il suffit d'appuyer sur un bouton pour ouvrir et fermer les volets. De plus, les volets s'enroulent et se déroulent rapidement, et vous n'avez pas besoin d'attendre longtemps pour entrer ou sortir de votre propriété.

Afin de protéger ces dernières, l’installation des suivantes rideaux métalliques sera la solution la plus efficace. Vous allez certainement poser les questions : “ comment installer un rideau metallique ? à qui dois-je m’adresser ?  Notre entreprise, HBHS METAL, est votre bonne adresse.

Les étapes de l’installation d’un rideau metallique electrique:

Liste de contrôle de sécurité

Avant de commencer l'installation de votre rideau métallique, vérifiez les points suivants:

  • Tous les murs porteurs sont structurellement solides pour éviter tout dommage.
  • Vous avez les fixations correctes pour votre structure.
  • Vous disposez d'un espace suffisant au-dessus de la porte pour accueillir la porte de garage enroulée et les accessoires.
  • La surface au-dessus de la porte est plane et exempte de toute saillie.
  • Vous disposez d'un espace suffisant de chaque côté de la porte pour les rails.
  • Votre zone de travail est dégagée de toute obstruction.
  • Vous portez l'équipement de sécurité approprié - gants, bottes et lunettes de protection.

Étape 1 - Contrôles et composants de pré-installation

Largeurs : Largeur totale = largeur de l'ouverture + coulisses.

Hauteurs : Hauteur totale = hauteur du rail + hauteur du caisson

Pour les installations en façade, veuillez tenir compte de la projection du rail inférieur dans les coulisses et de coulisse de roulement inférieure si nécessaire.

N.B. Pour les installations en façade les dimensions du caisson et du rail de guidage sont incluses et la taille de l'ouverture/de l'ensemble est la même.

Étape 2 - Préparation et fixation du canal de guidage

Préparation du rail de guidage

Si les coulisses doivent être coupés : Contrôles et composants avant installation. En cas de fixation frontale, la hauteur des guides doit être d'au moins 50 mm au-dessus de l'ouverture structurelle pour maximiser la hauteur de passage.

Positionnement des coulisses

Percez un minimum de 4 trous de fixation (trou pilote de 7 mm, trou extérieur de 10 mm), en évitant les joints de mortier et les autres trous.

Fixation des canaux de roulement

Lors du fixation, il est essentiel que les canaux de roulement soient perpendiculaires les uns aux autres. Fixez les canaux de roulement avec les vis appropriées et appliquez les boutons de recouvrement. Assurez-vous que les visses utilisés sont adaptés à la structure du mur.

Étape 3 - Assemblage de la boîtier et du Barillet

Le barillet du moteur est maintenu en place par un roulement captif ou un frein de sécurité sur l'extrémité non motrice, et une plaque de montage sur l'extrémité motrice. L'extrémité non motrice du barillet comporte une tige réglable maintenu en place par un boulon de vissage

À l'aide des deux boulons et des écrous fournis, mettez le barillet en place, en vous assurant que la position de commande manuelle du moteur est au point requis, que les interrupteurs de fin de course sont visibles et que le moteur est mis en place du bon côté du boîtier.

Une fois le barillet du moteur installé, serrez la plaque du moteur et étendez complètement la tige coulissante dans le roulement libre ou le frein de sécurité à l'extrémité non motrice.

Étape 4 - Fixation du cadre

Insérez les chevilles de la plaque d'extrémité dans les coulisses et vérifier que les bornes des coulisses sont en place si nécessaire.

Positionnez les coulisses et la façade contre le mur

Fixez les coulisses/plaques d'extrémité avec des vis 2 1/2" x 10 (et des chevilles) pour la maçonnerie/le bois ou des vis auto taraudeuses 1" x 10 pour l'acier. Fixez la bordure de toit tous les mètres avec des vis de 1" x 10 minimum. Les fixations doivent être espacées uniformément pour faciliter la charge.

 Étape 5 - Installation du rideau ( mise en place de tablier)

Déballez le rideau metallique ( tablier) de son emballage et posez le rouleau sur une surface propre et plane. Envelopper le baril dans l'emballage afin d'éviter d'endommager le rouleau. Soulevez le rideau - commencez à dérouler le rideau metallique, le caoutchouc inférieur et le rail par-dessus le baril et dans les coulisses.

Les sangles de verrouillage doivent être mis avant que le rideau ne soit complètement déroulé. Placez des blocs entre le cadre pour que le rideau repose dessus pendant que vous fixez les sangles de verrouillage.

Étape 6 - Réglages / Montage de l'unité de commande

Une fois que les sangles de verrouillage sont attachées, utilisez la commande manuelle sans serrer pour amener le volet à mi-hauteur.

Mise en place du panneau de commande

Lors du raccordement à une source d'électricité, il convient de respecter les limitations de la directive sur les basses tensions. Les raccordements au réseau électrique de 230V doivent être effectués par une personne compétente. La disposition et le positionnement du panneau de commande électrique doivent être tels que l'opérateur puisse voir la porte, et doivent se trouver du côté du moteur.

Utilisation des instructions du panneau de commande

Pour le montage et la mise en service, veuillez consulter les instructions de chaque panneau de commande, qui contiennent des informations importantes sur la sécurité et doivent être confiées à l'utilisateur final

Étape 7 - Contrôles finaux et mise en service

  • Retirez les éventuelles protections en plastique des rails des lamelles et du boîtier.
  • Essuyez le rideau avec un chiffon humide
  • Vérifiez que tous les équipements électriques et de fonctionnement sont correctement installés
  • Appliquez le sens de la commande manuelle comme il convient, selon que la poignée doit être tournée dans un sens ou dans l'autre pour lever ou abaisser la porte.

Si la porte est fixée à l'extérieur, appliquez un cordon de silicone autour du bord de la boîte pour empêcher l'eau de s'infiltrer.

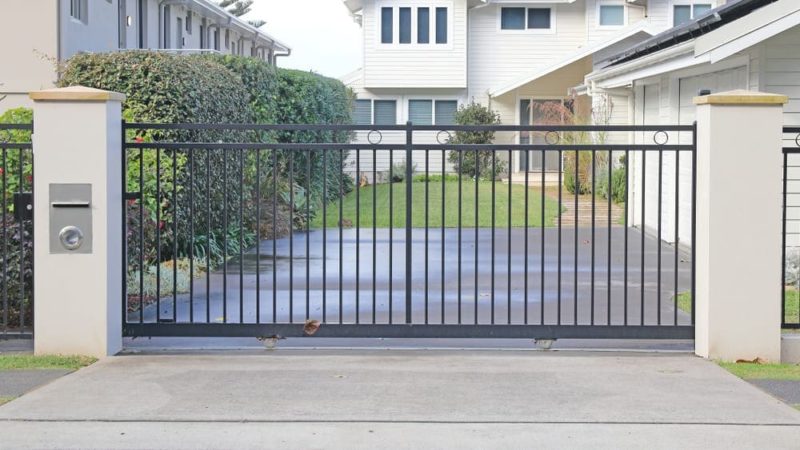

Installation de portail coulissant :

Vous voulez installer un portail coulissant automatique pour votre entrée mais vous ne savez pas par où commencer ? Cette rubrique montre comment installer un portail coulissant typique qui fonctionne sur un rail.

Installation de la base d'un portail coulissant

Si vous avez une allée en béton, la base de votre portail coulissant est déjà à mi-chemin. Si vous avez une allée en bitume ou en gravier, vous devrez creuser un canal à travers votre allée et installer du béton.

Installation de poteaux pour portails coulissants

Les poteaux en métal sont les meilleurs car ils ne se déforment pas et ne se tordent pas avec les changements de conditions météorologiques. Les poteaux des portails coulissants n'ont pas besoin d'être aussi grands que ceux des portails battants.

Installation de portail coulissant :

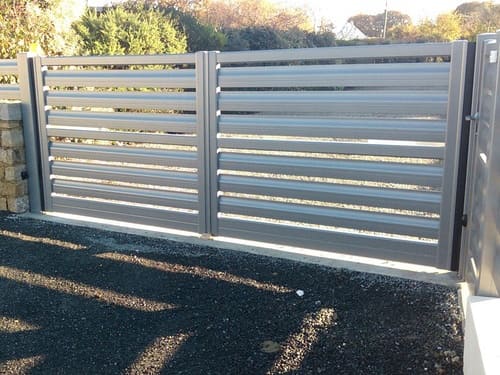

installation de portail coulissant

Installation de la Portail

Montez d'abord les roues sur le portail à l'aide des vis Tek. Cela permet de le déplacer plus facilement sans le rayer.

Posez le rail à l'endroit où la barrière doit être installée, mais ne le fixez pas encore.

Installer le rail

Avant de fixer le rail en place, remettez le portail sur le rail et vérifiez que la porte est d'aplomb et qu'elle s'aligne avec les poteaux et le gardien.

Pour fixer le rail, utilisez des goujons d'ancrage métalliques, disponibles chez la plupart des fournisseurs d'écrous et de boulons, car elles sont rapides à installer, esthétiques et tiennent mieux que les boulons Dynabolt.
Vous devez percer des trous dans le béton de la taille correcte pour l'ancrage à cheville, l'ancrage de 6,5 mm (1/4") est le plus approprié et nécessite un trou de 6,5 mm (1/4").

Commencez par fixer les extrémités et vérifiez que le portail est bien aligné de la position fermée à la position ouverte, puis installez le reste des chevilles de fixation.

Installation de porte sectionnelle :

Liste de contrôle des pièces :

A - Panneaux de porte
B - Rails horizontaux
C - Renforts de rails horizontaux
D - Rail droit vertical
E - Tube de torsion
F - Contrefort anti basculement de la boîte supérieure
Boîte de petites pièces
G - Ressort(s) - gauche et droite
H - Supports de roulements latéraux - gauche et droite

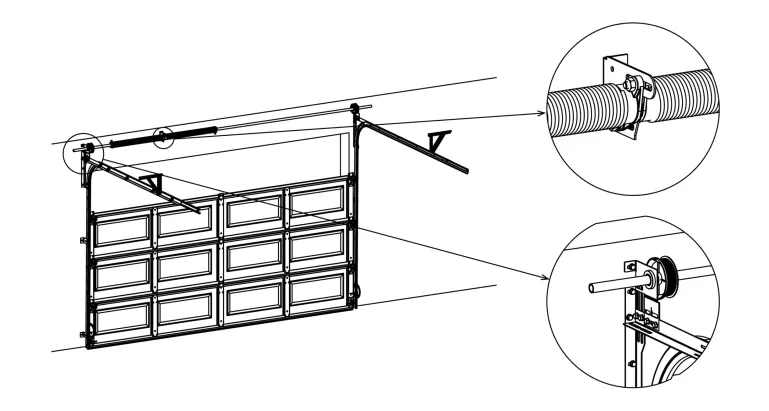

composantes de porte sectionnelle

I - Bobines de câble - gauche et droite
J - Support de fixation du ressort
K - Câbles de soulèvement
L - Axes de roue
M - Supports de panneaux de signalisation
N - Supports de rails verticaux
O - Charnières bout à bout
P - Ensemble charnière/roue à l'épreuve des doigts
Q - Charnière de panneau supérieur
R - Charnière du support inférieur
S - Poignée

Installation des supports de panneaux de signalisation :

a. Sur le côté gauche de l'ouverture de la porte, mesurez 200 mm à partir du bas du linteau et marquez le montant de la porte.

b. Mesurez depuis le côté du cadre sur 70 mm et marquez.

c. À l'intersection des deux marques, fixez le support de panneau droit à l'aide de 4 vis pour bois TEK de 50 mm ou de fixations appropriées.

d. Répétez les étapes a)-c) sur le côté droit.

Découpe de rails verticaux :

a. Mesurez la longueur entre le bas de la butée de sol et le centre du point de fixation inférieur du support de panneau.

b. Orientez correctement les rails de sorte que la section en "U" soit orientée vers l'ouverture de la porte et que la section plate soit contre le mur.

c. Mesurez à partir du haut du rail vertical et marquez le bas du rail avec la mesure du point a).

d. Coupez le rail avec une scie à métaux.

e. Répétez les étapes a)-d) pour l'autre rail et mettez les deux rails de côté.

Assemblage du panneau inférieur

a. Sur le côté droit du panneau, fixez la charnière du support inférieur à l'angle inférieur du panneau à l'aide de 4 vis M10x25.

Remarque : le support doit se trouver à 5 mm du joint d'étanchéité.

b. Répétez l'opération sur le côté gauche.

c. Séparez les ensembles de roues des charnières à sécurité intégrée pour faciliter le perçage des fixations.

d. Fixer les charnières latérales montées à sécurité intégrée au sommet du panneau à l'aide de 4 vis TEK M10x25. Remarque : le haut du pivot de la charnière doit être fixé à l'aide des deux trous pré-perforés sur le dessus du panneau.

Assemblage du panneau inférieur rideau metallique
assemblage

e. Remettez en place les ensembles de roues sans les serrer et faites glisser les axes de roues en place.

Remarque : ne serrez pas complètement les roues (assemblages) à ce niveau. Les assemblages doivent glisser librement vers le haut et vers le bas de la charnière.

f. Fixer la charnière de sécurité pour les doigts du milieu au centre à l'aide de 2 vis TEK M10x25.

g. Fixez les deux câbles de soulevement en plaçant la boucle du câble sur le goujon de la charnière du support inférieur.

Accrochage des rails verticaux

a. Fixez sans serrer les rails verticaux aux supports de drapeau à l'aide de 2 boulons M6x16 en zinc spécial et d'écrous M6.

b. Mettez le panneau inférieur assemblé en place de façon régulière dans l'ouverture de la porte de sorte que chaque côté du panneau chevauche l'ouverture de la porte de 25 mm.

c. Assurez-vous que le panneau est posé à niveau sur le sol. Remarque : utilisez de l'emballage pour mettre le panneau si le sol n'est pas horizontal.

Fixation des rails verticaux

a. Lorsque les rails verticaux pendent sans être serrés, installez-les sur les ensembles de roues du panneau inférieur.

b. Boulonnez les supports de rails verticaux de 5' aux trous pré perforés inférieurs des deux
verticaux à l'aide d'un boulon spécial en zinc M6x16 et d'un écrou M6

c. Fixez les deux supports de rail central au montant de la porte à 70 mm de l'ouverture de porte au rideau metallique à l'aide de vis TEK pour bois de 50 mm ou d'une fixation appropriée.
Remarque : assurez-vous que les rails sont de niveau.

d. Fixez les deux supports de rail inférieurs au montant de la porte, à 70 mm de l'ouverture de la porte, à l'aide de vis TEK à bois de 50 mm ou d'une fixation appropriée.

Installation des panneaux de porte

a. Séparez les ensembles de roues des charnières latérales à l'épreuve des doigts et mettez-les de côté.

b. Retirez la couche de plastique protectrice du panneau de porte suivant et placez-le au-dessus du panneau de porte inférieur.
Remarque : les panneaux de porte doivent s'emboîter parfaitement grâce à la configuration à rainure et languette.

c. Fixez les charnières latérales à l'épreuve des doigts de la même manière que le panneau inférieur à l'aide de 4 vis TEK M10x25

d. Fixez à nouveau les ensembles de roues, l'axe de roue étant installé et inséré dans le rail vertical  sur la charnière latérale à l'abri des doigts.

Remarque : ne serrez pas complètement les ensembles de roues à ce stade. Les ensembles doivent glisser librement vers le haut et vers le bas de la charnière.

e. Fixer la charnière de sécurité à l'aide de 2 vis M10x25 TEK
 Remarque : le pivot de la charnière doit se trouver au même niveau que la vallée du panneau de porte sectionnelle.

f. Répétez l'étape b) à d) pour tous les autres panneaux, à l'exception du panneau supérieur.

Assemblage des rails horizontaux :

a. Orientez les rails horizontaux et les cales de fixation sur le sol.

b. Boulonnez les chenilles horizontales et les cales à l'aide de boulons spéciaux en zinc M6x16 et des écrous de blocage M6.

  • À l'aide de deux personnes, soulevez avec précaution l'ensemble axe de ressort et faites-le glisser en position dans l'alignement des supports de panneau.
  • Boulonnez les deux supports de palier latéraux aux supports de panneau à l'aide de 2 boulons de gouttière M8x20 et de contre-écrous wiz M8 par côté.

Remarque : les écrous doivent être orientés vers l'extérieur de la porte.

  • Fixez le support d'ancrage à ressort à peu près au centre du linteau à l'aide de vis TEK à bois de 50 mm ou d'autres fixations appropriées.
  • Boulonnez les ressorts au support d'ancrage à l'aide de boulons M10x40/28 avec écrous et rondelles.
portail coullisant assemblage

Installation des ensembles de rails horizontaux

a. Fixez la section horizontale de l'ensemble de rails au sommet du support des panneaux à l'aide d'un boulon de gouttière M8x20 et d'un écrou de blocage M8.

b. Fixez la section verticale de l'ensemble de rails à la partie inférieure du support de drapeau à l'aide de 2 boulons M6x16 et de écrous de blocage

Remarque : assurez-vous que les rails verticaux et horizontaux sont alignés les uns par rapport aux autres pour former un rail continu.

c. Répétez les étapes a)-b) de l'autre côté.

d. Serrez toutes les fixations du rail.

Installation du support de suspension au plafond

a. Mesurez à partir de l'ouverture de la porte le long du rail horizontal jusqu'à un point situé à environ 3⁄4 de la longueur de la porte.

b. Identifiez un point de fixation solide au plafond autour de ce point et mesurez jusqu'au rail horizontal.

c. Coupez le support de suspension au plafond à la longueur de sorte que la position finale d'installation laisse les rails horizontaux de niveau.

d. Fixez le support de suspension au plafond à l'aide de vis à bois TEK de 50 mm ou d'une
appropriées.

e. Boulonnez le support de suspension au plafond au rail horizontal à l'aide de boulons M6x16 et d'écrous de blocage.

Remarque : la position finale de suspension des ensembles de rails horizontaux doit être de niveau, parallèle l'un à l'autre et d'équerre par rapport à l'ouverture de la porte.

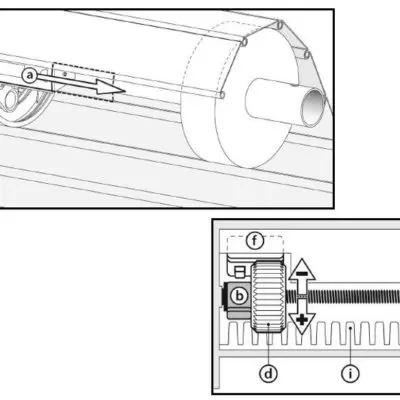

Assemblage de l'axe de ressort

  • Faites glisser le roulement à ressort au milieu de l'axe.
  • Faites glisser les ressorts gauche et droit dans l'orientation correcte jusqu'à ce qu'ils soient
    contre le roulement de ressort.
  •  Placez les tambours de câble gauche et droit sur l'axe dans le bon sens.
  •  Placez les supports de roulement latéraux gauche et droit sur les extrémités de l'axe.

Remarque : ne serrez pas les vis du tambour de câble ou vis sans fin à ressort à ce stade.

assemblage de l'axede ressort

a. Tambour de câble : gauche et droite.
b. Ensembles de ressorts : gauche et droite.
c. Axe.
d. Supports de roulements latéraux.
e. Support d'ancrage du ressort.
f. Roulement de ressort

Installation de câble de soulèvement

a. Faites passer le câble de soulèvement droit derrière la porte de manière à ce que le câble se trouve entre le cadre de la porte et les axes des roues.

b. Placez l'extrémité du câble dans la rainure du tambour de roue de manière à ce que le câble soit à niveau dans la rainure de la porte.

c. Enroulez le câble sur le tambour en le faisant tourner dans le sens des aiguilles d'une montre jusqu'à ce que tout le mou du câble soit éliminé.

d. Serrez les vis sans tête du tambour de câble sur l'essieu à l'aide d'une clé ouverte de 10 mm.

e. Tout en maintenant le câble serré, fixez deux paires de pinces-étaux à l'extrémité de l'axe pour le maintenir en place.

Remarque : les pinces-étaux doivent être orientées de manière à ce qu'une pince soit tournée vers le haut et l'autre vers le bas. Cela permet de s'assurer que l'axe ne bouge pas lors du serrage des ressorts, ce qui permet aux câbles de rester dans la bonne position.

L'installation de panneau supérieur

a. Fixer les charnières latérales anti-doigts du panneau supérieur de la même manière que le panneau inférieur à l'aide de 4 vis M10x25.

b. Fixer à nouveau les ensembles de roues, avec l'axe de roue installé et inséré dans le rail vertical, sur la charnière latérale à sécurité intégrée.

Remarque : ne serrez pas complètement les ensembles de roues à ce stade. Les ensembles doivent glisser librement vers le haut et vers le bas de la charnière.

c. Fixez tous les panneaux ensemble en vissant les charnières à l'aide de vis TEK M10x25 et serrez tous les écrous et boulons de l'assemblage de la roue.

Installation du dispositif anti basculement :

a. Vérifiez que toutes les charnières sont fixées et que les écrous et boulons sont bien serrés.

b. Mesurez et coupez le rail supérieur anti-effondrement à la largeur du panneau de porte.

c. Fixez le profilé anti basculement contre les charnières supérieures du panneau supérieur à l'aide de vis TEK M10x25.

Remarque :  Installer d'abord sur le panneau supérieur puis sur les panneaux suivants jusqu'à épuisement de la réserve.

Mise en tension de ressorts

AVERTISSEMENT : les ressorts sous tension constituent un danger extrême. Si vous ne savez pas comment tendre correctement le ressort de porte sectionnelle, demandez conseil à un professionnel qualifié en installation de portes sectionnelles.

a. Insérez deux barres d'enroulement dans le ressort.

b. Faites pivoter les barres vers le haut, en veillant à ce qu'une prise ferme soit toujours maintenue sur au moins une des barres de torsion à tout moment

Remarque : pour obtenir la tension correcte, le ressort doit être enroulé d'un tour complet pour chaque pied de hauteur de porte. Par exemple, pour une porte de 8 pieds, il faut enrouler le ressort de 8 tours complets.

c. Une fois la tension correcte obtenue, serrez les deux vis sans tête avec une clé à fourche de 10 mm.

Contrôle final
Retirez les attaches de l'axe et testez le mouvement de la porte. La porte doit se soulever et s'abaisser en exerçant une pression d'une main et rester immobile sans pression supplémentaire.

HBHS: intervient dans les différents type de rideau métallique

Il existe différents types de rideaux métalliques et nous les posons pour tous types de commerce. Notre société HBHS METAL peut intervenir quelque soit le type de votre rideaux métallique  .Vous pouvez le sélectionner selon le niveau de protection souhaité, selon le degré de visibilité que vous souhaitez obtenir pour votre vitrine, ou encore selon vos exigences.

  • Le rideau métallique à lames micro-perforées
  • Le rideau métallique à lames pleines
  • La grille articulée
  • Le volet roulant transparent

 Pour amples informations informatives ou techniques
