Publié le 15 Mar,2022

Vous envisagez de faire la pose d'un rideau métallique soi même ? Les rideaux metalliques offrent une sécurité incroyable. C'est d'ailleurs l'une des principales raisons pour lesquelles de nombreuses entreprises choisissent d'installer un rideau metallique en acier galvanisé dans leurs locaux industriels.

Une installation correcte est essentielle au fonctionnement et à la sécurité de votre rideau de fer. La meilleure façon d'assurer la bonne installation de votre dispositif est de faire appel aux services d'un installateur professionnel. Si vous avez de l'expérience dans la pose d'un rideau métallique, il est possible de l'installer vous-même. Ces guides sont conçus pour vous aider, en vous fournissant des instructions et des conseils afin que votre rideau metallique soit aussi sûr que possible.

Pose d'un rideau métallique

Fournitures et Outillage

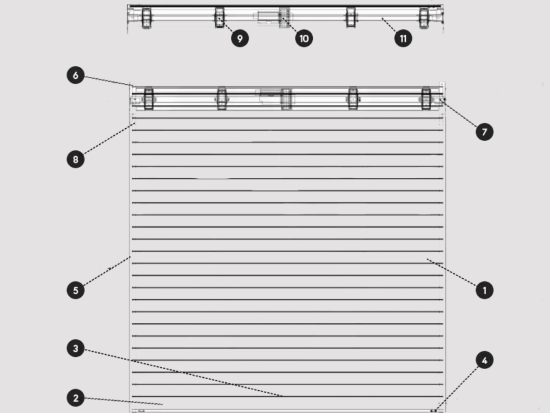

Fournitures

  1. coulisses
  2. axe à ressorts compensés
  3. x lames / visis (quantité suivant hauteur)
  4. lame finale
  5. lame moteur (plus courte)
  6. cornière de battue
  7. x agraphes de fixation
  8. x équerres de fixation
  9. x boulons équerre Ø6x25 tête fraisée
  10. x boulons cornière Ø6x25 tête ronde
  11. 2 boulons Ø5x10 + poignée
  12. 2 boulons fixation axe Ø10x100 + rondelles

En option (suivant devis)

  1. moteur avec électrofrein intégré monté sur l'axe
  2. x organes de commande
  3. cache + paire de joues
  4. plat bombé fixé sur l'axe (largeur > 3000)
  5. baton de tirage (rideau manuel hauteur > 2500)
  6. grille visis / bijoutier / aerovisis

Outillage nécessaire

  • Visserie à adapter à votre support (non fournie)
  • 1 niveau, 1 tournevis plat
  • 1 perceuse, 1 visseuse
  • 3 clés Ø8, Ø10, Ø17

PREVOIR 2 PERSONNES MINIMUM

  • quantité suivant nombre de boîtes à ressort
  • seulement si pose en applique, quantité suivant hauteur (environ 1/70 cm)
  • pour fixer la cornière de battue à la lame finale, quantité suivant largeur (environ 1/80 cm)

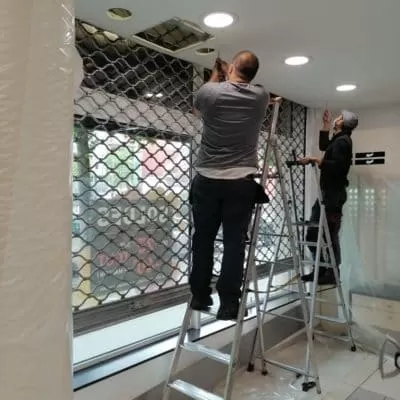

Pose Rideau métallique / Visis

Préparation

  • Ouvrir la palette et vérifier l'ensemble des fournitures.
  • Le nombre de lames est calculé en fonction de la hauteur totale.
  • S'assurer que l'emplacement du rideau / visis est propre avant installation.

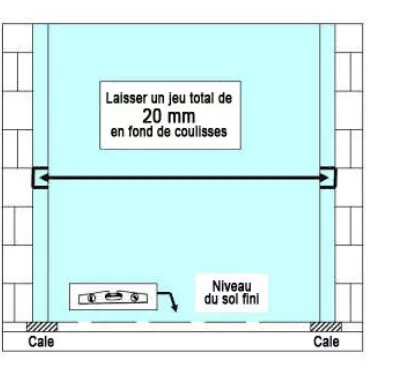

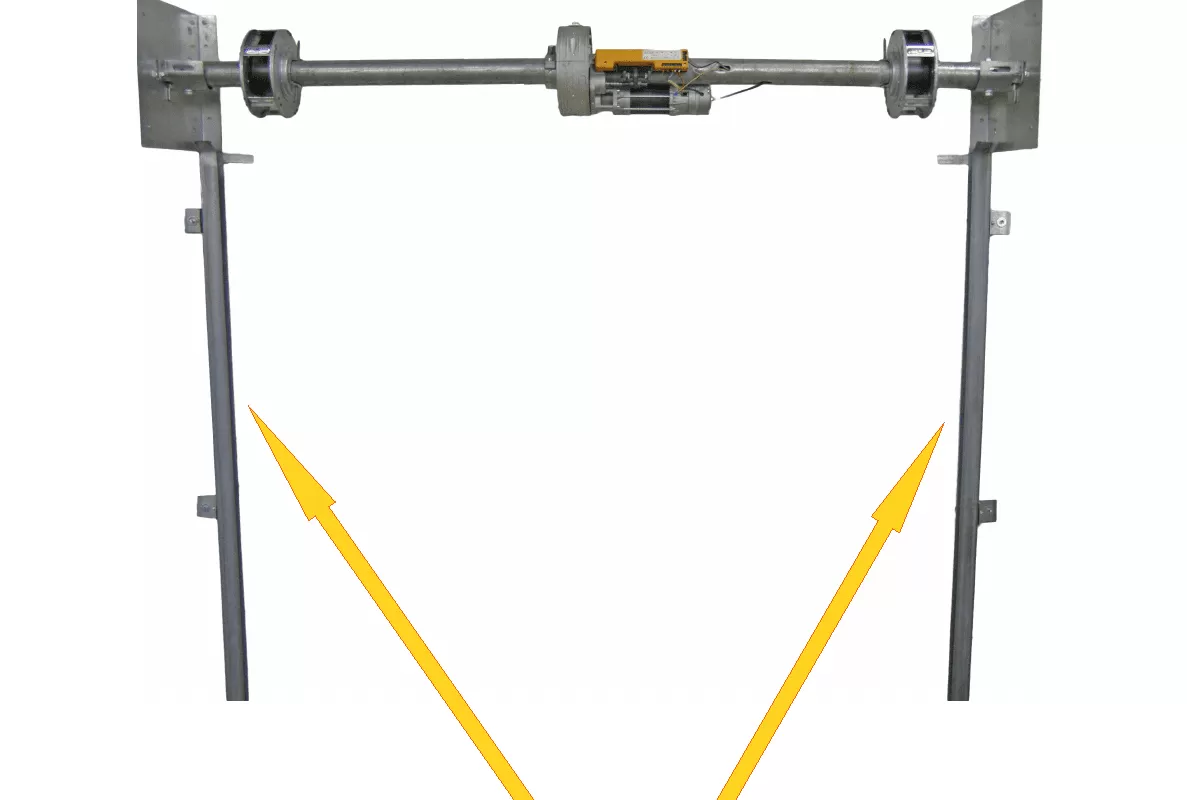

Coulisses

  • Elles doivent être posées sur un seuil "fini" ou à défaut sur des cales provisoires placées au niveau du seuil futur.
  • Le seuil doit être rigoureusement de niveau, ainsi que les coulisses.
  • Les coulisses devront être à 90° par rapport à l'axe pour assurer une ouverture optimale.
  • Il faut laisser un jeu total d'environ 20mm en fond décolisses par rapport à la longueur des lames (les lames sont coupées 20mm plus courtes que la largeur totale de votre rideau).
Pose-Rideau-metallique-Visis

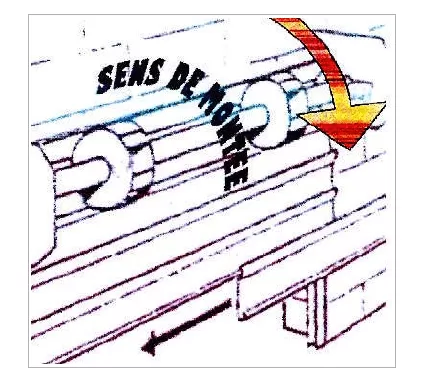

Axe d'enroulement

  • Passer les câbles dans le tube.
  • L'axe vient reposer sur les deux étriers solidaires des flasques, boulonnés en haut des coulisses.
  • Fixer avec les boulons Ø10x100 .
  • Le sens d'enroulement est indiqué sur l'une des boîtes à ressort.
  • Pour un rideau avec moteur central, la platine centrale doit être face à vous, le texte dans le bon sens.
axe-denroulement

Tablier, 1er cas

  • Si le local comporte assez de place sur le côté de l'ouverture pour y loger la longueur d'une lame, on peut enfiler au sol cinq à six lames, en mettant les agrafes de fixation à la première.
  • Accrocher cet ensemble aux boîtes à ressorts en gardant les lames en dehors d'une coulisse.
  • Enfiler ensuite les lames une après l'autre jusqu'à la lame finale, dont on aura au préalable ôté la cornière servant de battue.
  • Puis enlever les goupilles d'arrêt des ressorts et faire monter le rideau qui s'enroule alors normalement.
  • Quand la lame finale arrive au niveau de l'entrée des coulisses, faire redescendre le rideau dans les coulisses.
tablier-1er-cas

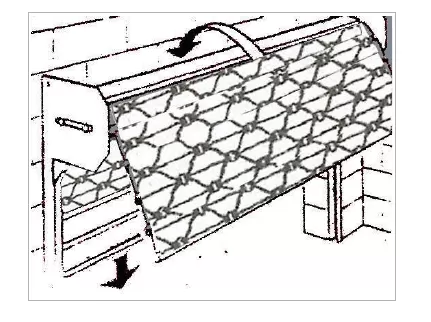

Tablier, 2ème cas

  • Si il n'y a pas la place, enfiler latéralement les lames, enfiler toutes les lames au sol.
  • Faire au fur et à mesure un rouleau que l'on portera face à l'axe, sur lequel on le déroulera en le faisant passer par dessus, lame finale en premier.
  • Si vous avez une grille visis, l'intégrer en premier à l'ensemble.
  • Le tout va alors descendre dans les coulisses.
  • Il n'y aura plus qu'à fixer la première lame ou le début du rouleau visis, sur les boîtes à ressorts, pour finir la pose.
tablier-2eme-cas

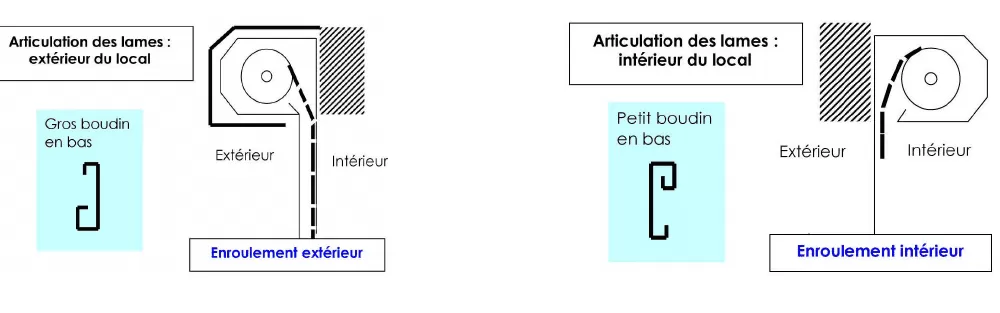

ATTENTION AU SENS DES LAMES EN FONCTION DE L'ENROULEMENT

lame-en-fonction-de-lenroulement

Installation Axe 48/60/76 à Ressorts

  • Positionner l'axe dans les supports en respectant les schémas.

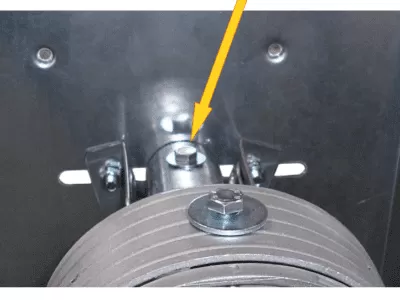

  • Le boulon qui fixe le tube de l'axe sur le support doit être impérativement vertical sur un axe de diamètre Ø60 (exemple sur la photo ci-dessous).
  • Pour des rideaux de très grande dimension en axe Ø76, le boulon sera, au contraire, horizontal.

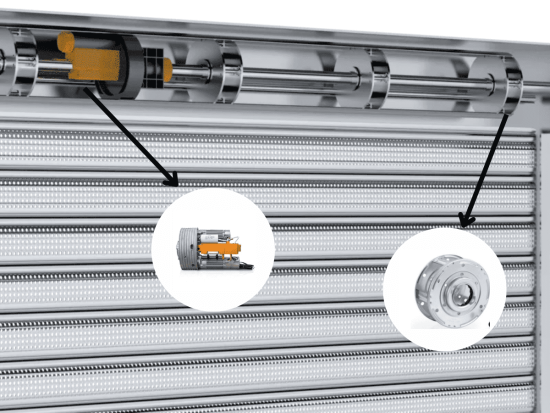

  • Pour un rideau équipé d'un moteur central, la platine électronique doit se trouver face à vous.
installation-axe-rideau-metallique

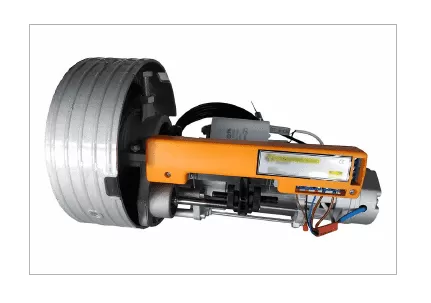

Note :Pour un rideau équipé d'un moteur central, la platine électronique doit se trouver face à vous.

moteur-centrale-rideau-metallique

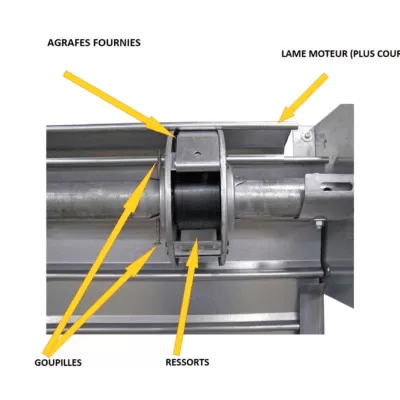

RECOMMANDATIONS GOUPILLES

attention lors de la manipulation d'un axe a ressort veillez a respecter impérativement les points suivant afin d'éviter tout risque de blessure du a la tension des ressorts a l'intérieur des boîtes.

  • Ne JAMAIS enlever les goupilles d'un axe avant d'avoir terminé l'installation du rideau tablier accroché sur les boîtes à ressorts à l'aide des agrafes fournies).
  • Ne JAMAIS démonter un axe à ressorts sans avoir au préalable remis les goupilles aux boîtes à

ressorts.

recommandation-goupilles

Entretien Rideau métallique

Un entretien régulier de rideau metallique garantit que votre produit est installé et maintenu en excellent état et permet d'éviter la perte de revenus potentiels due à un accès limité. Les petits défauts qui passent inaperçus sans entretien régulier s'aggravent invariablement, réduisant la durée de vie du volet et augmentant votre coût. En outre, des volets metalliques maintenus en bon état permettent de protéger les locaux au maximum de leur capacité.

HBHS METAL propose des contrats d'entretien et des services de dépannage de rideaux metalliques pour les sites industriels, commerciaux, agricoles et domestiques.

L'entretien de vos rideaux de fer vous permet de les maintenir en bon état de fonctionnement et de sécurité. Toutes les portes à enroulement doivent être entretenues une fois par an pour protéger vos employés et le bien-être du public, mais aussi pour prévenir les problèmes qui pourraient coûter cher à votre entreprise.

Contrôle semestriel

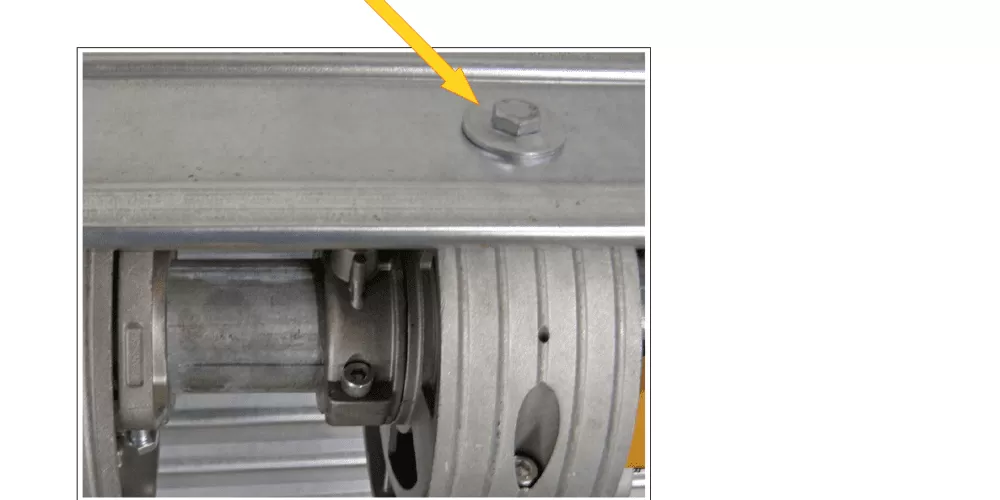

  •  Contrôler le serrage des vis de fixation des coulisses sur votre support (le modèle présenté est posé en applique avec équerres sur béton).
Contrôle semestriel

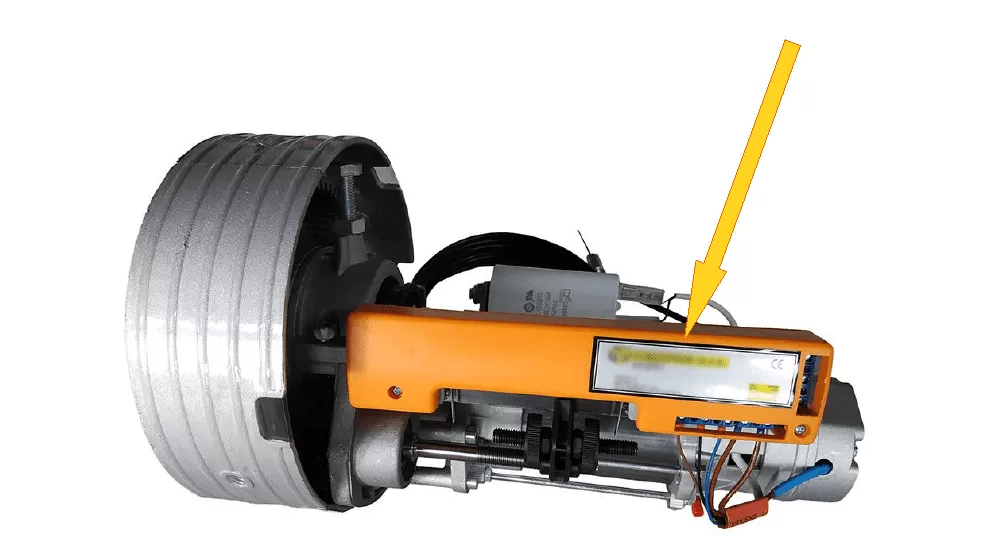

  • Contrôler le serrage des 2 vis de maintien de la couronne du moteur.
Contrôler le serrage des 2 vis de maintien de la couronne du moteur.

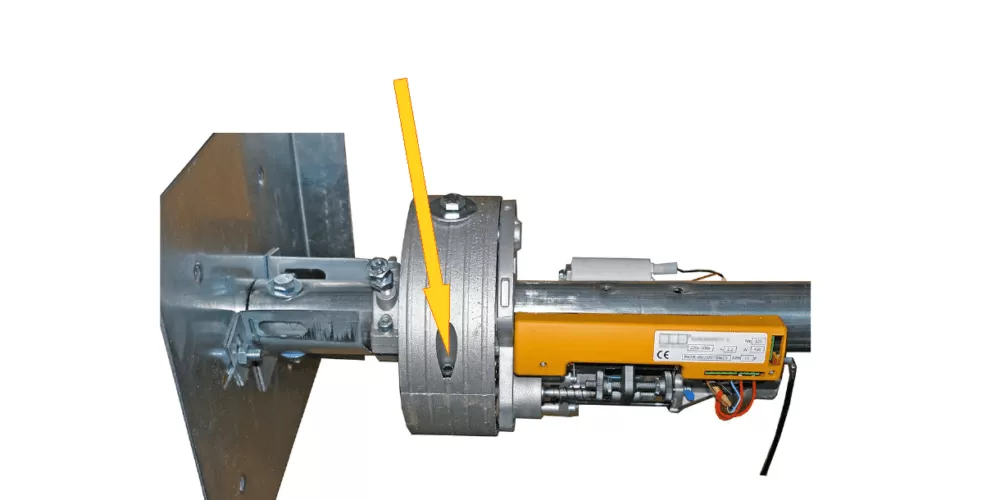

  • Vérification du serrage des vis de maintien de la lame moteur.
Vérification du serrage des vis de maintien de la lame moteur.

Contrôle annuel

Maintenir votre rideau metallique en bon état de marche grâce à un service d'entretien annuel vous permettra de garder vos objets de valeur en sécurité. Un entretien régulier permet d'augmenter la durée de vie des rideaux metalliques. En outre, le graissage des coulisses pour permettre le bon fonctionnement du tablier à l'aide d'une graisse type "Grease 182 DS" ou équivalent.

Check-list de maintenance :

En cas de doute sur la sécurité d'un rideau metallique, contactez-nous immédiatement.

  • Lames et verrous :

- Vérifiez que toutes les lames ne sont pas endommagées, surtout aux extrémités. Remplacez ou fixez à nouveau les verrous d'extrémité endommagés.

- Vérifiez l'alignement de la lame inférieure. S'il y a un joint en caoutchouc sur la lamelle inférieure, vérifiez qu'il n'est pas détérioré.

- Vérifiez que le rideau coule facilement.

  • Chaînes :

- Vérifiez qu'ils ne sont pas endommagés. Enlevez la vieille graisse compacte et regraissez.

- Vérifiez que le rideau se déplace librement dans les rails.

  • Bobine :

- Vérifiez qu'elle tourne librement en actionnant le volet. Vérifier que les roulements tournent librement et ne sont pas endommagés.

- Huilez les roulements.

  • Engrenages / Chaîne d'entraînement :

- Vérifier le libre fonctionnement, l'usure ou la rupture et l'alignement.

  • Moteur :

- Vérifier le fonctionnement.

  • Frein de sécurité :

- Vérifier le fonctionnement.

  • Chaîne manuelle :

- Pour le rideau metallique manuel à chaîne manuelle, vérifiez que la chaîne manuelle est présente et qu'elle fonctionne.

- Pour le rideau metallique électrique, vérifiez que le système de commande manuelle fonctionne.

  • Équilibre des ressorts :

- Vérifiez l'équilibre (charge) et ajustez si nécessaire.

graissage-des-coulisses
  • Enduire la graisse le long de l'intérieur des coulisses à l'aide d'un pinceau

Branchements électriques :

Les installations électriques en France doivent être conformes à la norme NF C 15-100. En effet, cette norme exige des règles bien définies garantissant la sécurité optimale des individus et du circuit.

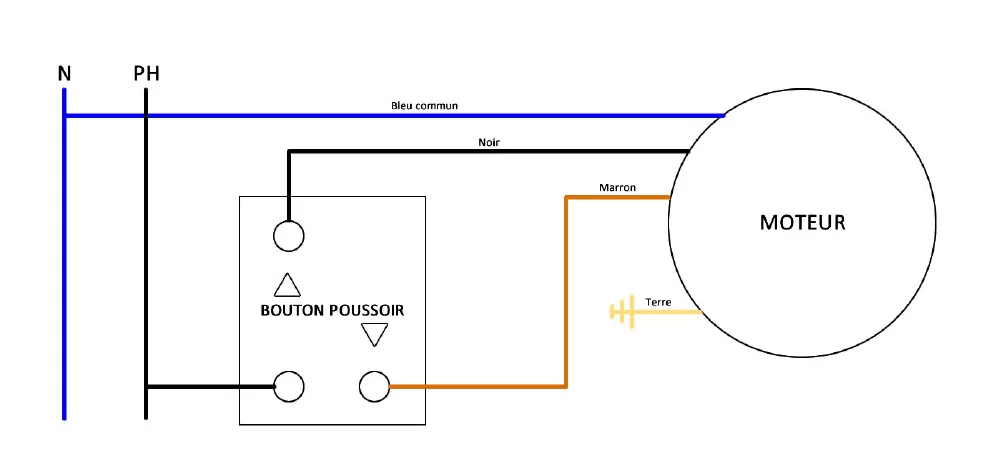

Bouton poussoir :

Cette unité de commande est souvent fournie avec les rideaux industriels et est équipée de deux boutons que l'on enfonce pour contrôler la direction du rideau : un pour la montée, un pour la descente. Certaines unités nécessitent également une clé pour les faire fonctionner et certaines sont également équipées d'un troisième bouton d'arrêt. Il ne doit être configuré qu'en tant qu'opérateur de "maintien en marche". Si un fonctionnement par 'impulsion' est requis, des dispositifs de sécurité supplémentaires, y compris un bord de sécurité du rail inférieur, doivent être installés.

branchement-electrique-bouton-poussoir

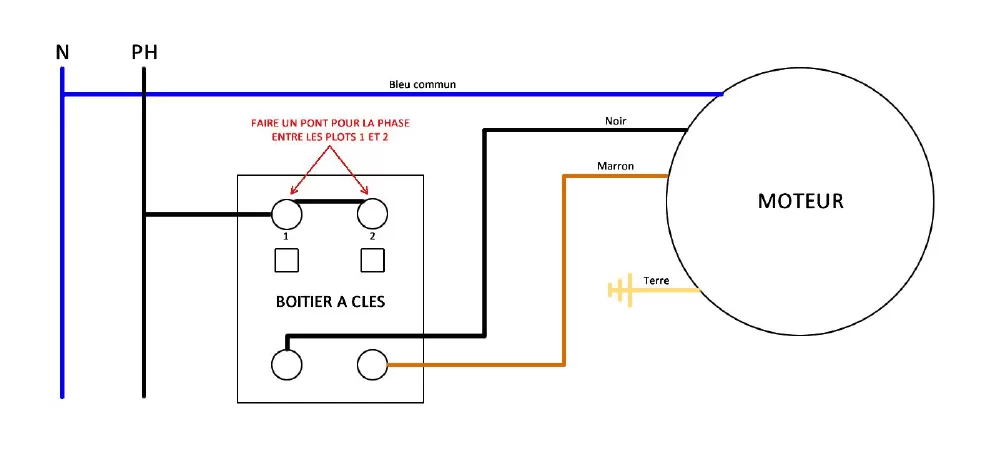

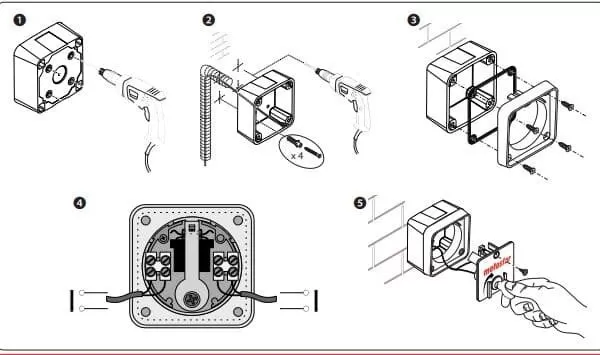

Boitier à clés :

Le boitier à clé nécessite qu'une clé soit insérée dans l'interrupteur et qu'elle soit tournée dans le sens de la montée ou de la descente pour commander le déplacement du rideau metallique. Il ne doit être configuré que comme un opérateur " maintien en marche ". Cela signifie que la clé doit être maintenue en position "marche" pour faire fonctionner le rideau. Si vous retirez vos doigts de la clé, elle doit revenir en position neutre et la course du volet roulant s'arrête. La clé ne peut être retirée que lorsqu'elle est revenue en position neutre.

  1. Percez les parties préformées sur le conteneur
  2. Fixez le conteneur du sélecteur en prévoyant le passage des câbles à l'intérieur
  3. Insérez le cadre frontal et fixez-le au conteneur
  4. les raccordements électriques comme il est indiqué sur le schéma
  5. Insérez le sélecteur en laissant la clé tournée et fixez-le au cadre frontal
branchement electrique de boitier de commande
boitier-a-cles

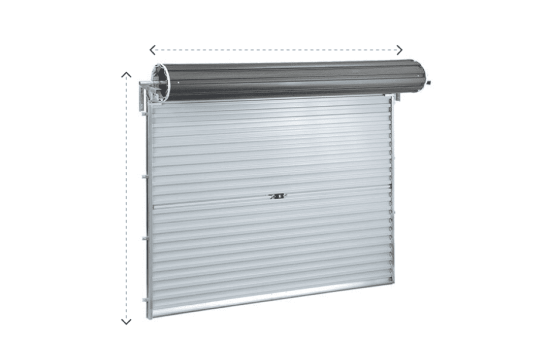

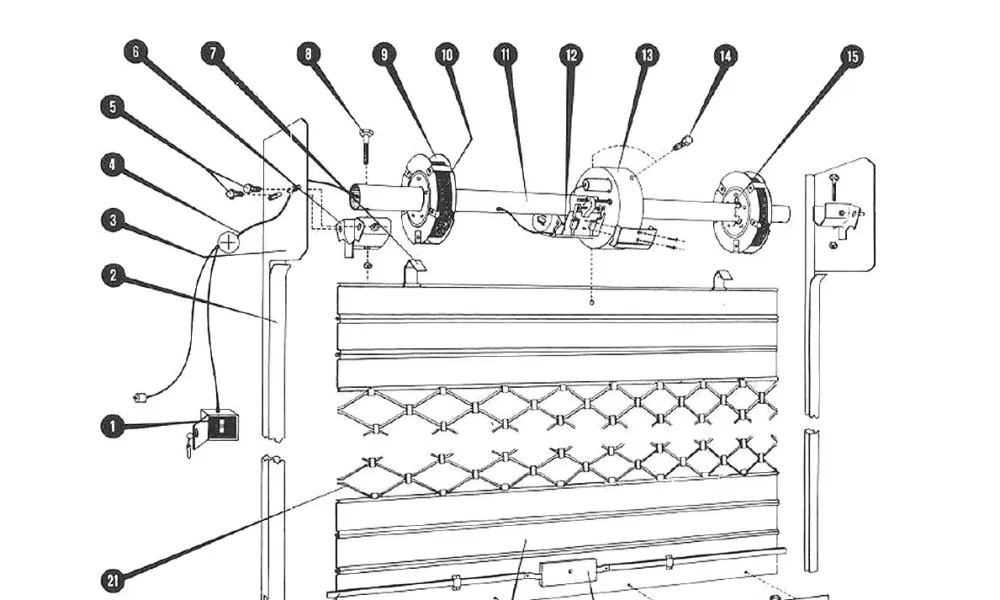

Fiche technique rideau métallique

fichet-technique-rideau-metallique
  1. Boîtier de commande (bouton ou clé).
  2. Coulisses de 40, 50 ou 60mm en acier galvanisé.
  3. Drapeaux épaisseur 25/10 mm galvanisés.
  4. Câble d'alimentation du moteur.
  5. Boulon de fixation du support sur le drapeau.
  6. Support d'axe en acier galvanisé.
  7. Crochet de fixation du tablier sur les boîtes à ressort.
  8. Boulon de fixation de l'axe sur le support.
  9. Boîte à ressort en tôle emboutie galvanisée.
  10. Ressort.
  1. Axe en acier galvanisé.
  2. Fin de course moteur.
  3. (cas de maneuvre électrique).
  4. Boulon de fixation du tablier sur le moteur.
  5. Goupilles.
  6. Cornière galvanisée pour lame finale ou butées.
  7. Serrure (rideau manuel ou en option).
  8. Lames.
  9. Lame finale en 15/10 mm.
  10. Tringle pour blocage du rideau.
  11. Tablier en tube ondulée Ø14 mm en acier,

Enroulement (en fonction des dimensions)

Il s'agit d'un tube en acier ou en aluminium fixé de part et d'autre de la plaque d'extrémité, qui sert à maintenir le rideau métallique. Le rideau s'enroule autour de l'ensemble de rouleaux lorsqu'il est utilisé.

ENROULEMENT * Hauteur Max de l'ouvertureHauteur Max de l'ouverture
En applique Sous linteau
300x300 mm2300 mm2600 mm
350x350 mm3450 mm3800 mm
400x400 mm5600 mm6000 mm
ENROULEMENT *Hauteur Max de l'ouvertureHauteur Max de l'ouverture
En appliqueSous linteau
350x350 mm2650 mm3000 mm
400x400 mm4400 mm4800 mm
ENROULEMENT *Hauteur Max de l'ouvertureHauteur Max de l'ouverture
En applique Sous linteau
300x300 mm1700 mm2000 mm
350x350 mm2650 mm3000 mm
400x400 mm4600 mm5000 mm
ENROULEMENT *Hauteur Max de l'ouvertureHauteur Max de l'ouverture
En appliqueSous linteau
350x350 mm1650 mm2000 mm
400x400 mm3600 mm4000 mm

Coulisses (en fonction de la largeur totale)

Pour installer le rideau métallique, il faut d’abord poser les coulisses des deux côtés de l’ouverture concernée. Il faut bien vérifier à ce qu’elles soient bien droites.Aussi, elles sont fixées avec des plaques chevillées.

COULISSES *Largeur totale Max de l'ouverture
40x30 mm2500 mm
50x30 mm3600 mm
60x30 mm4800 mm
80x30 mm plus-value6000 mm
100x30 mm plus-value8000 mm

Poids du tablier

Le poids du tablier se calcul tel que largeur totale x hauteur totale x poids au m².

En effet, le poids du rideau est un indicateur utile de la résistance du volet, mais c'est le poids total du volet (y compris le tablier, le mécanisme d'enroulement, le moteur et tous les aciers de support) qui est important lorsqu'on considère les charges pour les structures de support. Nous ne pouvons pas citer un poids moyen au mètre carré car, bien que le poids par mètre carré de rideau soit constant, l'épaisseur du tablier, l'épaisseur de l'acier, etc. augmentent à mesure que le volet devient plus large et plus haut.

TYPEPOIDSTYPEPOIDS
Lames 7/10 mm10 Kg/m²Micro-perforé 9/10 mm10 Kg/m²
Lames 9/10 mm12 Kg/m²Grille Visis11 Kg/m²
Lames 12/10 mm16 Kg/m²Grille Bijoutier / Aerovisis15 Kg/m²
  • Peut varier en fonction des stocks disponibles

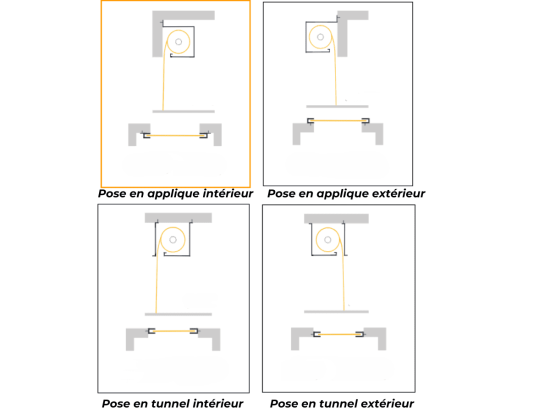

Types de pose

Le type de pose d'un rideau métallique dépend de la configuration existante en rénovation et du système de construction pour le neuf. Il en existe trois principaux : la pose en applique et celle en tunnel.

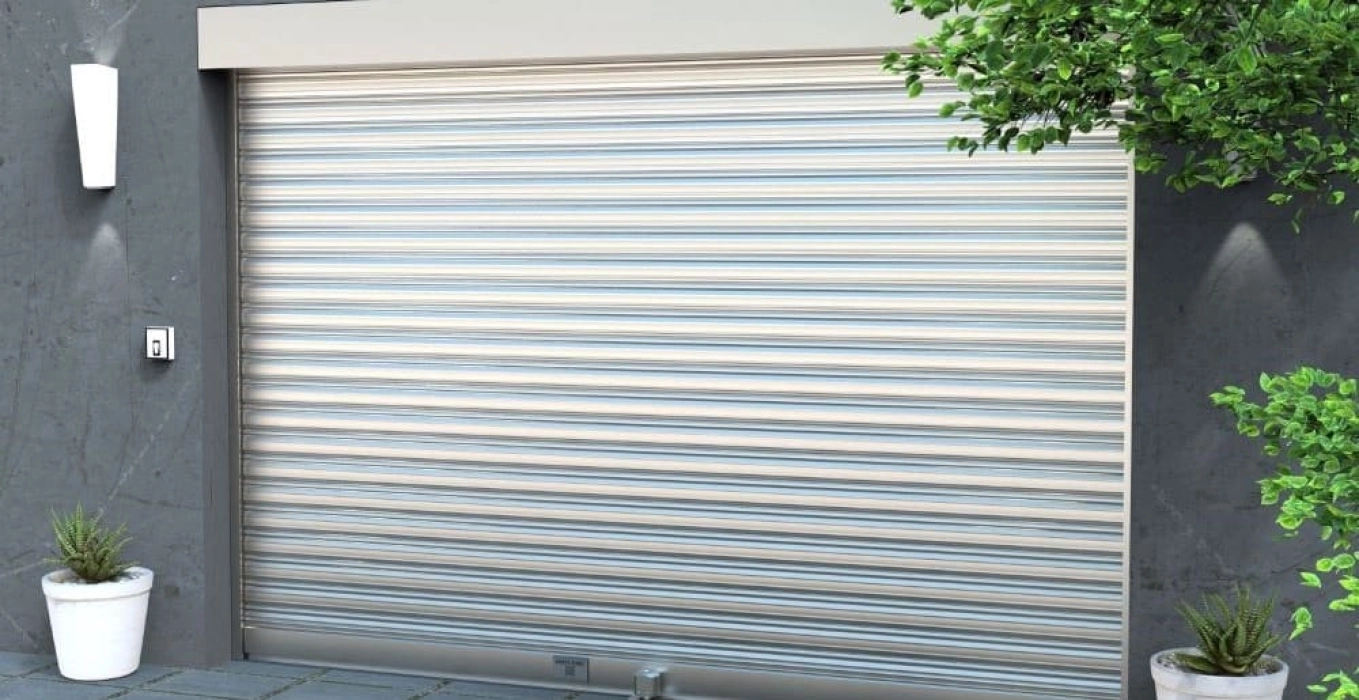

La pose en applique :

On a plus souvent recours à une pose en applique dans le cas de rénovation, mais cela peut être envisagé en rénovation si la maçonnerie est mise à nu et qu'une isolation est prévue. Avec la pose en applique, la menuiserie est fixée avec des pattes ou des équerres chevillées contre le mur intérieur.

La pose en tunnel :

Ce type de pose est utilisé en neuf comme en rénovation, la pose en tunnel convient aux murs d'assez forte épaisseur, comme ceux en pierre. En effet, la menuiserie est posée dans l'épaisseur du mur, le dormant se positionnant à nu intérieur, à mi- épaisseur, ou à nu extérieur.

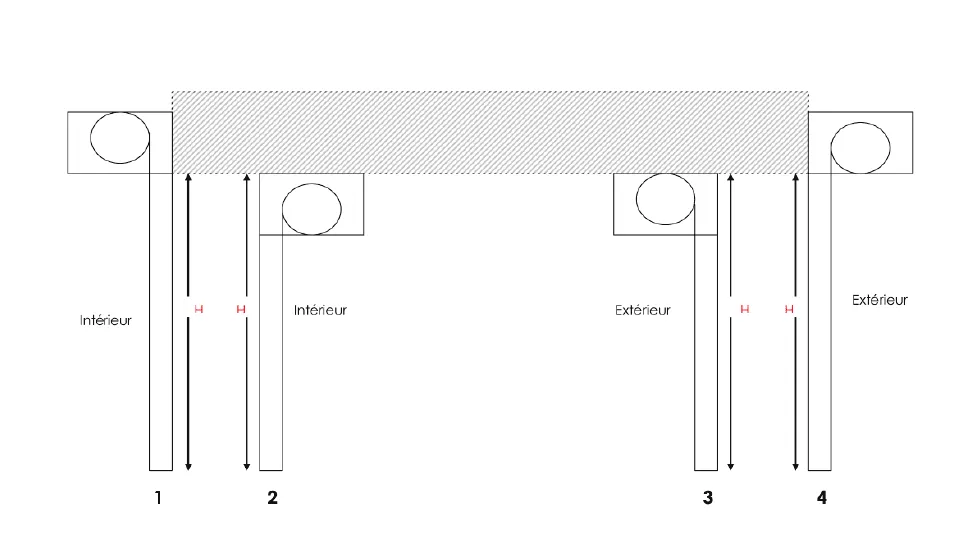

Implantation du rideau

Pour faire votre choix entre les différentes installations, il faudra prendre en compte le lieu d’implantation de votre commerce ou de votre local, le visuel que vous souhaitez offrir ou non sur votre devanture ainsi que vos finances

implantation-du-rideau

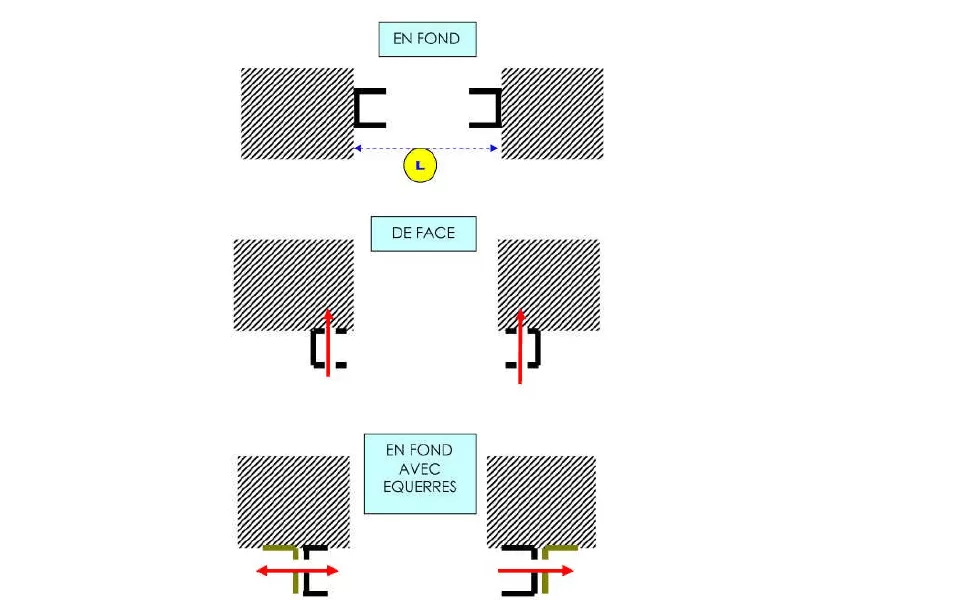

Positionnement des coulisses

Tout d'abord, mettez les deux coulisses de niveau pour que le tablier descende bien droit, si besoin effectuer un calage. Fixez les coulisses d’aplomb provisoirement à l’aide de serre-joints sur le côté pour régler la lame finale avec un jeu en fond de coulisse de 8 millimètres soit en applique, soit en tunnel selon le type de pose. Les coulisses du rideau métal seront soient à visser, soient à souder. Une fois cette étape effectuée, vissez ou soudez les coulisses (selon le mode de fixation choisi).

Positionnement-des-coulisses
