Schéma électrique du rideau métallique et raccordement

Image pour mobile

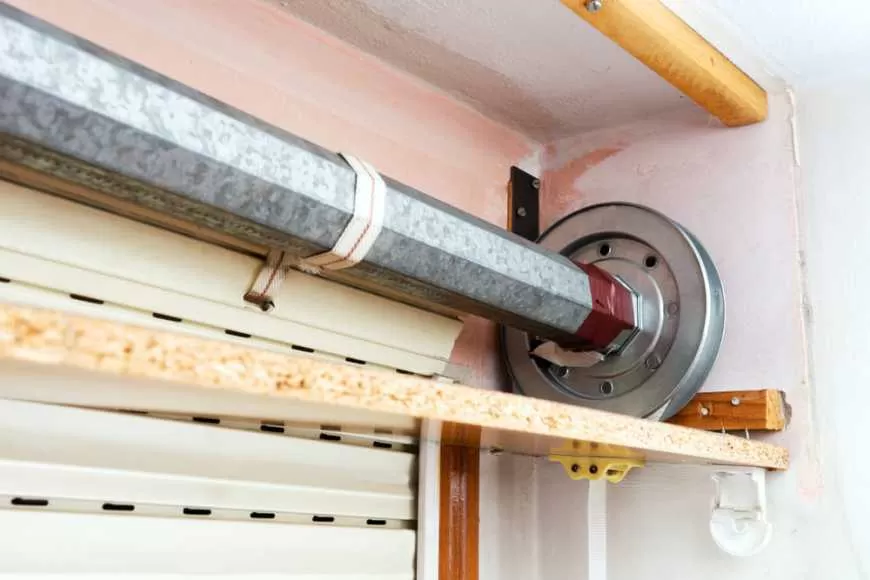

Décider d’installer un rideau métallique pour protéger son commerce et ses locaux professionnels, est une très sage décision pour une sécurisation optimale.

En effet, la pose de rideau métallique electrique est fortement nécessaire pour protéger ses biens contre toute tentative de vol ou de casse de vitrine. En outre, cet équipement peut être manuel ou motorisé. Ce dernier est bien avantageux et vous fait gagner du temps et surtout du confort. Une fois choisi le modèle adapté à votre ouverture et à vos attentes en termes de sécurité, de design et de visibilité, le rideau de fer doit être soigneusement posé et d’une manière rigoureuse.

N.B : Avant de procéder à l'installation de votre rideau motorisé, il est conseillé de bien choisir son matériel selon des critères et des normes bien précises à savoir la norme NF C 15-100.

Rideau métallique et norme NFC15-100

Les installations électriques en France doivent être conformes à la norme NF C 15-100. En effet, cette norme exige des règles bien définies garantissant la sécurité optimale des individus et du circuit. Mettre aux normes électriques son rideau métallique permet effectivement de limiter les risques d'accidents corporels et les incendies d'origine électrique.

Dans ce qui suit, on vous montre les différentes règles de sécurité imposés par cette norme:

  • Présence d'une protection différentielle pour chaque départ de circuit
  • Présence de disjoncteurs pour chaque circuit
  • Raccordement à la terre : Présence d'une prise de terre

La commande pour le contrôle du rideau métallique

Installé sur l’extérieur, le rideau métallique est commandé par un interrupteur à clé. Ce dispositif permet un accès seulement aux personnes autorisées tout en limitant les risques de mauvaise manipulation. Pour faire monter ou descendre votre rideau, il suffit de tourner et maintenir la clé dans le sens d’ouverture ou fermeture. La boîte à clé peut être équipée d’un système de débrayage manuel. En cas de panne de courant, il vous permet d’ouvrir et de fermer votre rideau de fer manuellement.

Branchement du rideau métallique dans le tableau électrique

La pose d'un rideau métallique sur mesure présente un circuit dédié qui doit avoir sa propre protection électrique.

Le disjoncteur magnétothermique de votre équipement est associé à une protection différentielle de 30 mA. Ce matériel électrique peut être remplacé par un disjoncteur différentiel. Ceci permettra d’isoler le rideau métallique d’autres éléments électriques potentiellement perturbateurs.

Le choix du calibre et de la section de fil électrique se fait en relation directe avec la puissance électrique de la motorisation du rideau. Contrairement à un volet roulant électrique, cet équipement demande des moteurs plus puissants.

Par contre, on reste en dessous des 1500W dans la majorité des cas. D’ailleurs un disjoncteur de 10A associé à un fil électrique de section 1,5 mm² suffit pour alimenter et protéger le moteur de votre rideau métallique et ne pas endommager d'où la nécessité des services de dépannage, déblocage et réparation des rideaux de fer de ce dernier.

Un électricien pour motoriser un rideau métallique ?

Le rideau métallique est parfait pour une utilisation quotidienne et bien agréable pour sécuriser vos locaux commerciaux et toute sorte des espaces de toutes tentatives d’effraction, casse vitrine ou d’éventuels vols.

Bien entendu, notre équipe est apte à réaliser des rideaux métalliques sur mesure, à répondre à toutes vos demandes et vous propose un service complet pour être à la hauteur de vos souhaits.

Dans cette perspective, nous vous offrons la possibilité de choisir le rideau de fer désiré ; électrique ou manuel avec baguette, à lames pleines ou micro perforés ou bien à lames dentelle, discret ou extensible,

En effet, l’installation et la motorisation de rideau métallique exigent l’intervention d’un électricien certifié. A ce titre, notre dépanneur HBHS allie compétence et expertise pour vous délivrer un service de qualité. Nos artisans de fabrication interviennent avec toute leur expérience et leurs outillages pour vous effectuer le dépannage, la pose et la motorisation de votre rideau de fer dans les règles de l’art. Nous sommes spécialistes de la fermeture de commerce, nous installons les rideaux métalliques qui sont privilégiés par leur robustesse et leur solidité incomparable.

Optez pour la motorisation de vos rideaux et grilles métalliques pour un meilleur confort d’utilisation. N’hésitez pas à nous contacter. Nous sommes disponibles 24h/24, 7j/7 pour satisfaire vos besoins. Nous vous assurons également une intervention rapide et efficace. Demandez un devis gratuit.

Le schéma électrique du rideau métallique

Dans le principe, le schéma électrique d’un rideau métallique est proche de celui du volet roulant. Par contre, il est important de vérifier ces changements :

  • La commande de rideau métallique est un boîtier à clé.
  • Il faut que le disjoncteur et la section s’adaptent à la puissance du moteur.
  • Présence d’un seul disjoncteur par rideau métallique. Au contraire, plusieurs volets roulants peuvent être protégés par un seul disjoncteur.
  • Certains rideaux métalliques sont équipés par une armoire de commande.
  • La connexion électrique doit se faire au cas par cas. ( Il faut suivre la notice du constructeur ou bien faites appel à un artisan métallier expert)

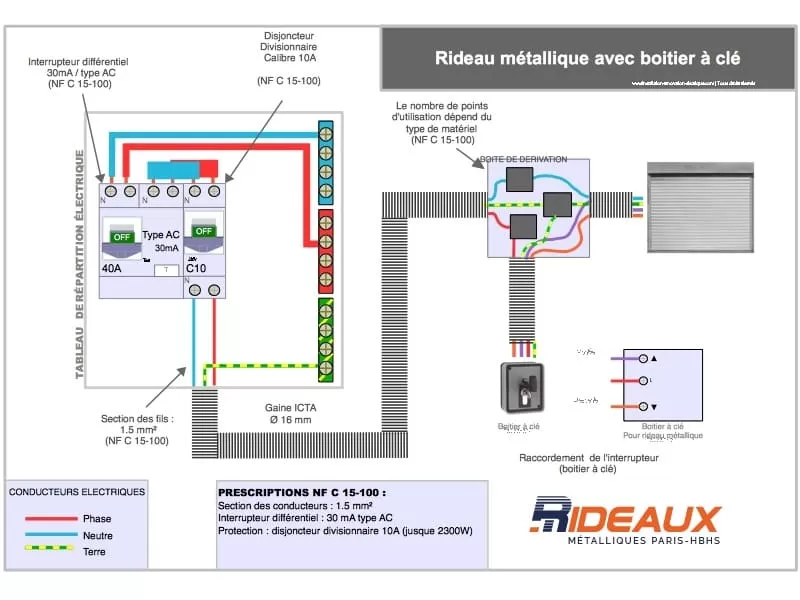

Le schéma électrique du rideau métallique hbhs metal

Comment brancher une boite a clé pour rideau métallique ?

Pour le schéma électrique, le branchement du boîtier à clé est une étape très importante.

Ce dispositif pilote également l’ouverture et la fermeture de rideau métallique. Il faut donc brancher les trois contacts. En effet, il faut suivre le même principe que la commande de volet roulant.

Pour commencer, il faut savoir que la phase arrive depuis le disjoncteur sur la borne du boîtier à clé. Après, le fil de montée doit être connecté à la borne correspondante n°3.

Pour le cas du volet roulant, le fil électrique de descente est branché sur la borne descente du boîtier à clé n°1.

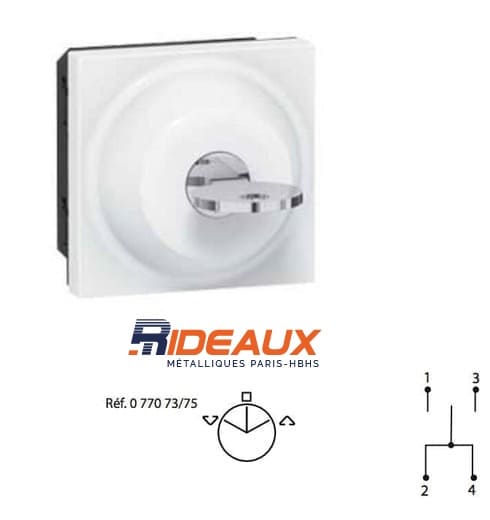

boitier-a-cle-rideau-metallique-branchement

Comment brancher un interrupteur?

Le branchement de l’interrupteur est une opération simple. Ce dispositif est directement câblé au moteur et au courant à l’intérieur de l’axe d’enroulement du rideau métallique. Avant de commencer l’opération, il est important de couper l’alimentation électrique.

N.B : Vous devez bien identifier les fils puisqu’il y a 4 fils de couleurs différentes sortant du moteur.

  • Le bleu est neutre
  • Le noir et marron correspond à la descente et à la montée
  • Le jaune et le vert est terre.
  • Les trois fils sortants, dont le bleu, le rouge le jaune et vert proviennent également du tableau électrique.

Puis, il faut commencer par relier la phase tableau électrique à la phase de l’interrupteur du rideau. Vous devez ensuite relier le câble marron du moteur au bouton de montée de l’inverseur. Faites la même chose avec le fil noir pour relier le moteur au bouton de descente de l’inverseur. Le neutre du tableau électrique doit être ensuite relié directement au moteur du rideau métallique. Maintenant, il est temps de brancher le fil de terre au moteur du rideau. Une fois le courant rétabli, vous devez juste vérifier le sens de montée et descente avec les deux boutons, puis régler les fins de course.

Note :

Le câblage rideau métallique est très similaire à celui du volet roulant, mais utilise un interrupteur différent, la commande à bouton. Mais il ne faut pas oublier que le branchement rideau métallique doit être considéré comme un circuit dédié qui nécessite l'intervention d'un artisan serrurier.

Conclusion

Pour conclure, le raccordement électrique doit se faire par l’intermédiaire de la commande à clé.

Pour plus détails et pour répondre à toutes vos questions en terme d'installation de rideau de fer, veuillez consulter notre site web ou nous contacter. Nous nous ferons un plaisir de vous répondre.
